抗剥落高铝砖厂家哪里有，河南郑州四季火耐火材料有限公司。

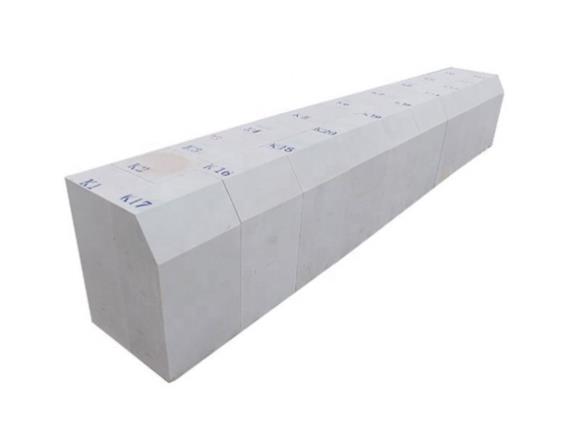

抗剥落高铝砖是以高铝熟料为基础，添加ZrO2或其它材料生产的具有抗剥落性能的高铝砖具有较强的高温体积稳定性、优良的耐热震性、耐磨损、抗化学侵蚀等特点，抗剥落高铝砖主要用途：主要用于水泥回转窑过渡带、分解炉、三次风管，以及他要求耐热震的热工设备上。高铝砖多少钱一块。

抗剥落高铝砖特点：

高铝砖作为耐火材料行业的基础材料，具有耐火度高、荷软温度相对高(1500℃左右)、抗冲刷性能好的特点，在各行业的工业窑炉上得到广泛应，但是，由于普通高铝砖刚玉相含量较高，烧结后的制品内刚玉相结晶较大，遇到急冷急热情况时，容易出现开裂剥落现象，1100℃水冷条件下的热震稳定性次数能达到2-4次。在水泥生产系统由于烧结温度限制和对耐火材料粘挂窑皮的性能需求，高铝砖只能用于回转窑过渡带、窑尾和分解炉预热器。

在水泥回转窑，含有硫氯碱成分的气体随着烟气向窑尾排放，烟气中的硫氯碱成分在窑尾冷凝后又随着物料带入烧成带，硫氯碱成分刚好在过渡带区域循环沉淀，形成碱循环，造成过渡带氯碱成分超标，这些氯碱成分会对耐火材料造成非常严重的侵蚀作用。低熔点的氯碱成分向耐火砖中渗透，在耐火砖温度稍低的部位冷凝沉积，填充耐火砖的气孔造成耐火砖致密变质。因耐火砖变质层的热膨胀系数与正常耐火砖的膨胀系数不一致，遇到急冷急热时，就会出现结构性剥落而损毁，所以，氯碱成分的侵蚀和热震稳定性差是过渡带区域耐火砖损毁的主要原因。高铝砖气孔率较高，用在窑尾部位时，烟气中的碱盐成分在窑尾冷凝后会渗透进入高铝砖内部，使高铝砖热端内部结构致密，遇到急冷急热现象时便出现层状剥落，剥落厚度可达40-100mm，造成耐火砖损毁,在此条件下，抗剥落高铝砖研制出来了。

抗剥落高铝砖分为两类，一类是含 ZrO2的抗剥落高铝砖，在新国标代号中用GKBL-70表示，另一类是不含 ZrO2的抗剥落高铝砖，在新国标代号中用KBL-70表示。

高铝砖厂家四季火耐材，生产的有异型高铝耐火砖,特种高铝砖,一级二级三级高铝耐火砖等。
